電力電纜的基本結構及其作用

　　任何一種電力電纜，其基本結構均由導電線芯、絕緣層和保護層三個部分組成。

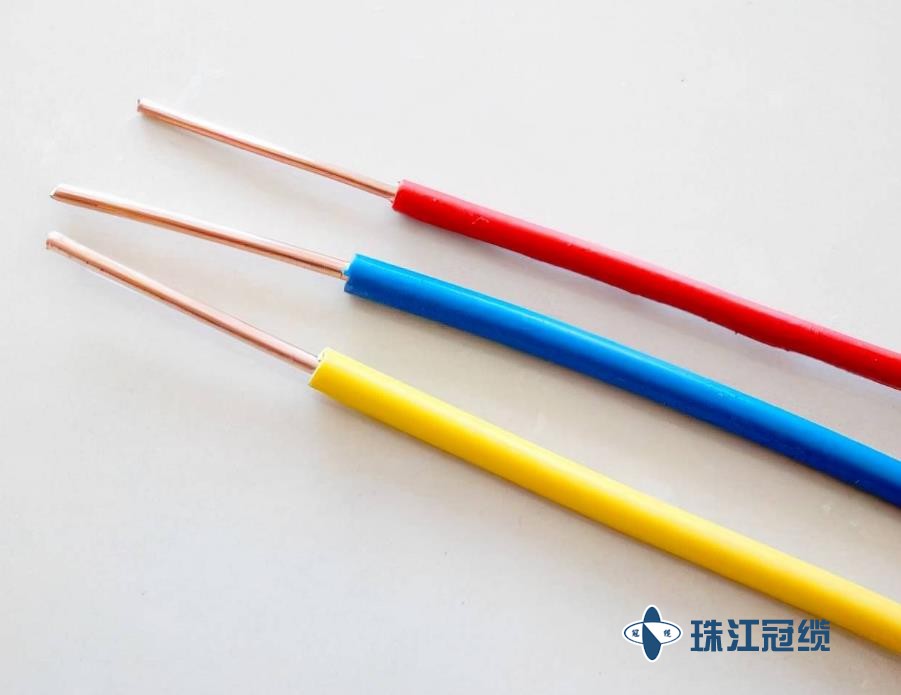

　　(1)導電線芯

　　電力電纜導電線芯的作用是傳送電流，導電線芯的損耗主要由導體截面和材料的電導系數來決定。為了減小電纜線芯的損耗，電纜線芯一般由具有高電導系數的金屬材料銅或鋁制成。

　　(2)絕緣層

　　電力電纜的絕緣層是反映電纜電氣性能的核心部分，它的耐電強度及其他電氣參數的高低，直接表現了電纜絕緣性能的優劣，因此，電纜絕緣材料應具備以下主要性能：

　　1)高的擊穿場強（包括脈沖、工頻、操作波等）。

　　2)低的介質損失角正切tanδ

　　3)相當高的絕緣電阻（體積電阻率不小于1013Ω?cm)

　　4)優良的耐樹枝放電、局部放電性能

　　5)具有一定的柔軟性和機械強度

　　6)絕緣性能長期穩定等。

　　(3)保護層

　　為了使電纜適應各種使用環境的要求，在電纜絕緣層外面所施加的保護覆蓋層叫做電纜護層。電纜護層的主要作用是保護電纜絕緣層在敷設和運行過程中，免遭機械損傷和各種環境因素的破壞，如水、日光、生物、火災等，以保持長期穩定的電氣性能。所以，電纜護層的質量直接關系到電纜的使用壽命。
