人體或帶電物體在向敏感的電子器件放電時，會導致器件發生故障，嚴重影響汽車電子產品的正常工作，甚至導致其損壞，進行車載ESD靜電測試對于確保汽車電子產品的可靠性和耐久性至關重要。

1.AEC-Q101 要求器件進行的兩種ESD測試

a.人體放電模式(Human-Body Model, HBM) AEC Q101-001

模擬因人體在地上走動磨擦或其他因素，在人體上已累積了靜電，當此人去碰觸器件引腳時，人體上的靜電瞬間產生的電流可能造成損毀。

b.元件充電模式(Charged-Device Model, CDM) AEC Q101-005

器件因磨擦或感應等因素而在內部累積靜電,此帶有靜電的器件在作業過程中，其引腳碰觸到接地導體時,內部的靜電便會經由接腳流出而造成放電現象。

2.實驗條件

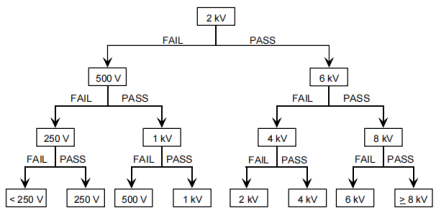

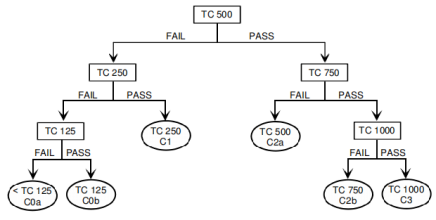

根據標準，HBM和CDM模式要求分別測試30個器件，將樣本量分為三個樣品組，應按照下圖的測試流程圖，在應力電壓水平下對每個樣本組施加應力，每個應力電壓水平測試十個器件。

3.失效判定

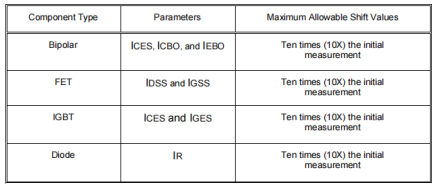

關鍵的參數及允許的偏移值

4.實驗設備

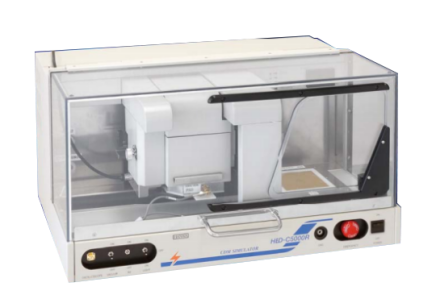

CDM測試機

來自Hanwa旗下的CDM測試機，支持1096以上管腳測試數量，最高4KV測試電壓。

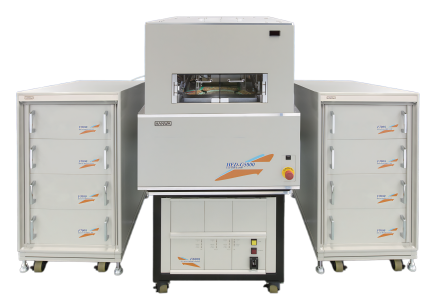

HBM測試機

來自Hanwa旗下的CDM測試機，根據配置，最高支持2048通道，我司實驗室設備支持768通道，支持HBM/MM/Latch-up測試。
