微細形狀測定機(臺階儀)Step Height Measuring System

ET150K31 組合

產品特性

· 設備主體花崗巖，低熱膨脹，低重心，自隔震

· 獨特的直動式傳感器設計

· Z方向重復性1σ 0.2nm以內,但實際可達0.1nm

· Z方向線性度為±0.25% (樣品厚度> 2000A);5A (樣品厚度≤2000A)

· 樣品臺的垂直直線度保證：局部0.005um/5mm、全量程0.2um/100mm

· 高精度的X方向位移光柵尺控制，X方向最大測量長度100mm，Y方向最大移動150mm

· 自帶三維測量功能

ET150K31的結構

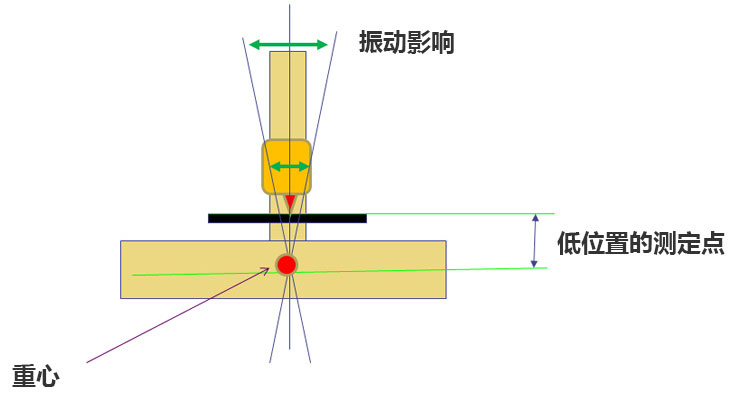

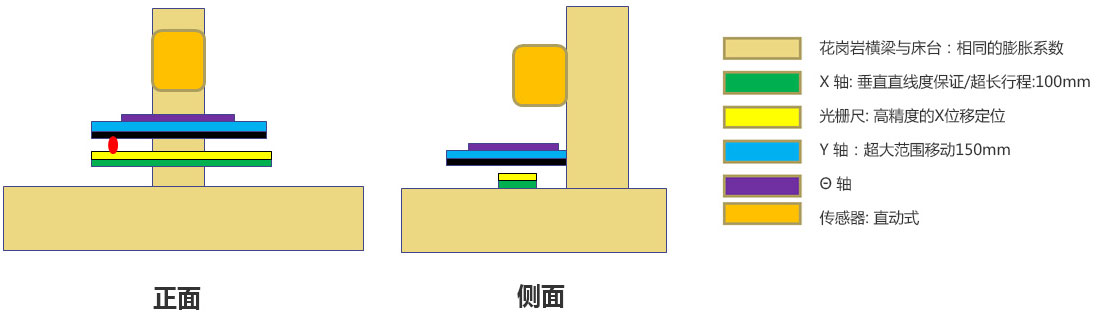

花崗巖低重心設計

極佳重復性與線性度

采用直動式檢測方式

可避免圓弧補正誤差

可避免Bearing間隙誤差

臺階測定重復性：1σ 0.2nm以內,但實際可達0.1nm

Z方向線性度為±0.25% (樣品厚度> 2000A);5A (樣品厚度≤2000A)

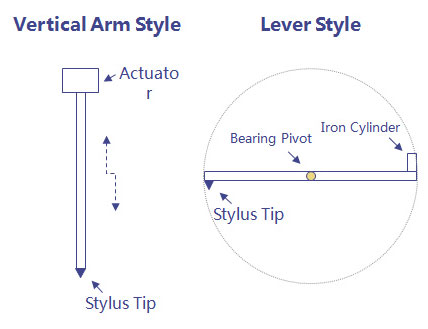

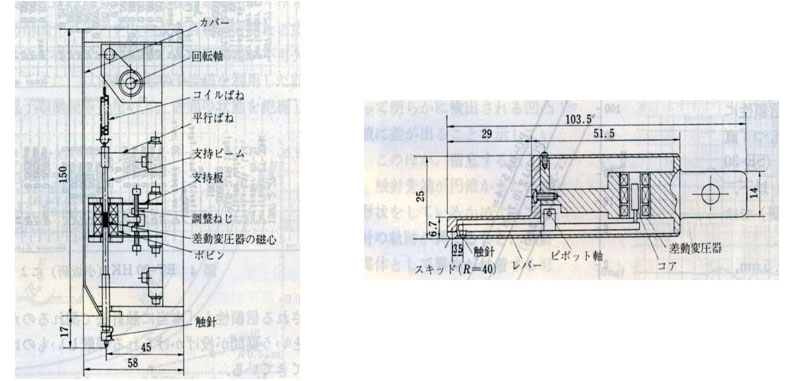

直動式檢出器構造

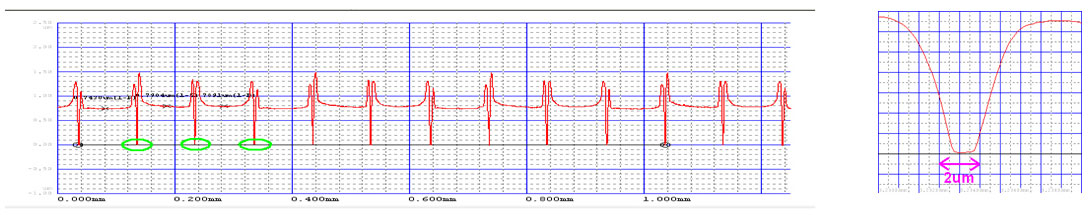

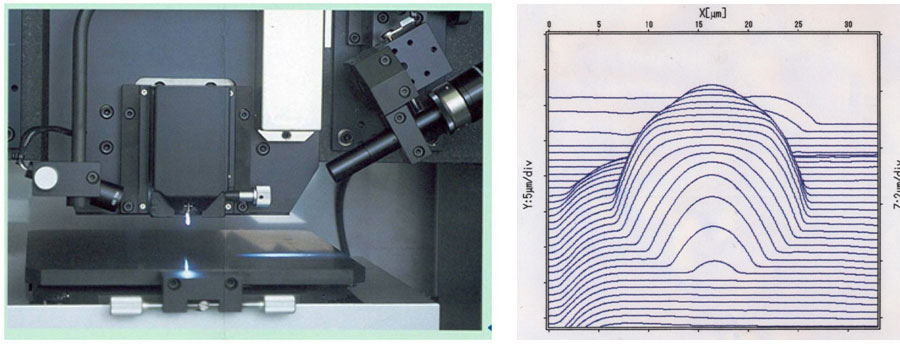

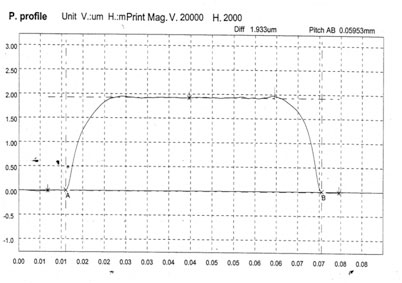

直動式檢出器測量邊沿效應

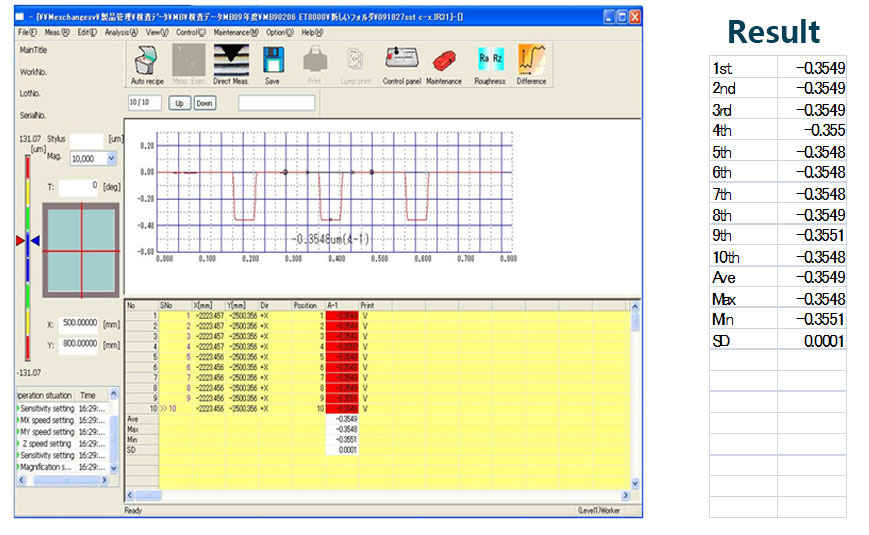

重復測量數據 (10 times)

Taylor Hobson 標準樣

直動式檢出器測量邊沿效應

線性度

Vertical linearity(垂直線性度) : ±0.25% (樣品厚度> 2000A);5A (樣品厚度≤2000A)

線性度計算公式： 誤差范圍 / Z方向測量范圍

測量設備型號 : ET-150系列

測試樣品為 :VLSI 和TAYLOR HOBSON 認證的標準樣品

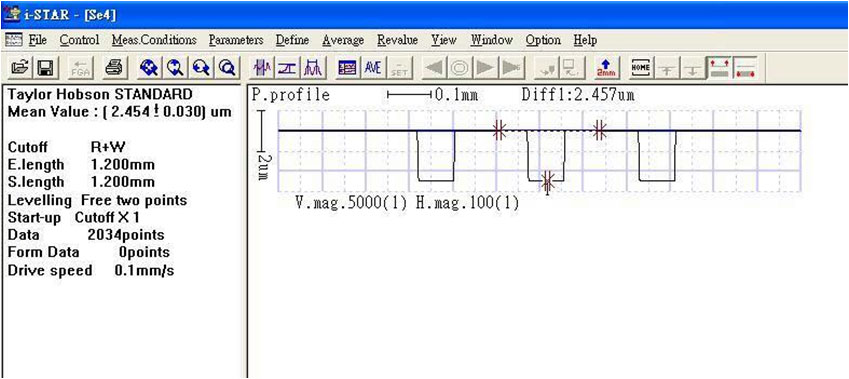

Taylor Hobson Step Height Mean Value : (2.454 ± 0.030)um

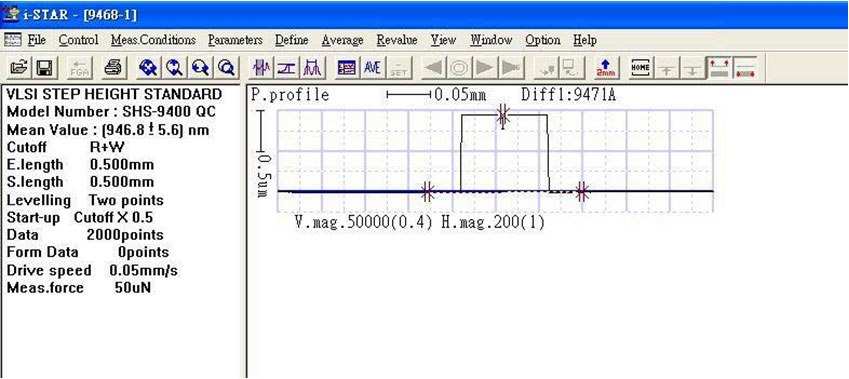

VLSI Step Height Mean Value : (946.8 ± 5.6) nm

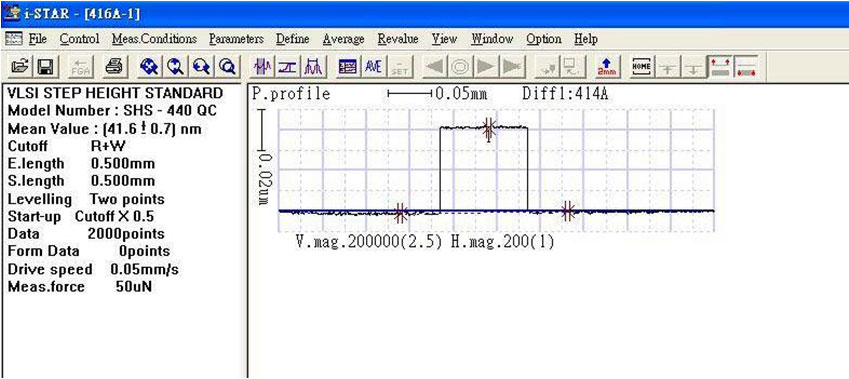

VLSI Step Height Mean Value : (41.6 ± 0.7) nm

VLSI SHS-9400QC

VLSI SHS-440QC

高分辨率

縱軸最高分辨率0.1nm

橫軸最高分辨率0.1um

X測定速度可調：5μm~2mm/s

可測量超薄樣品、高深寬比樣品、多層臺階等

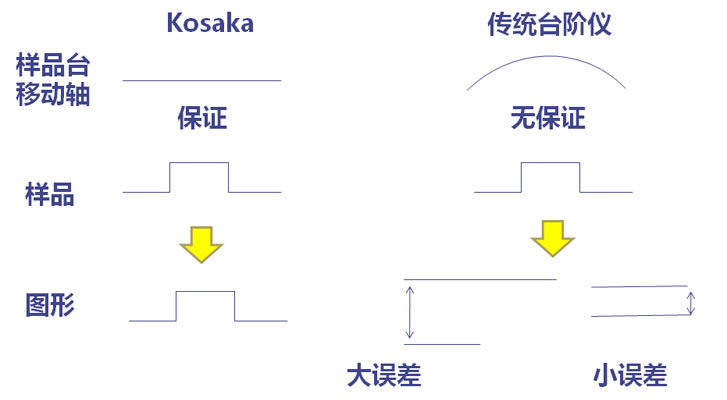

超高垂直直線度

垂直直線度：任何直線垂直方向上的偏移量稱為垂直直線度

可追溯性：通過ISO9000國際認證，可追溯NIST(USA)及NRLM(JAPAN) ，產品出廠皆有出廠測試認證報告

超高垂直直線度精度保證： 局部0.005um/5mm、全量程0.2um/100mm

可測定樣品的平面度、波紋度、翹曲度、內應力

超高垂直直線度的優勢

ET150K31絕佳的設計，達到出色的測量效果

設備主體花崗巖，低熱膨脹，低重心，自隔震

出色的測量穩定性和設備穩定、耐用性

直動式檢測器

出色的測量重復性&線性度，確保各樣品臺階測量的精度、準確度

樣品臺超高的垂直直線度保證

進一步提高臺階測量精度，確保樣品形狀不變形

樣品臺X方向光柵尺定位，最長測量距離100mm，最快測量速度5μm/s

樣品周期性結構不失真，長距離有利于測定多種國際參數

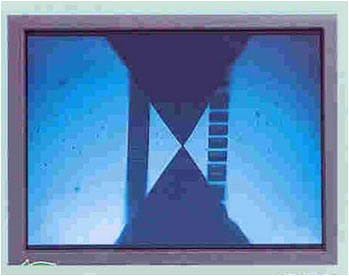

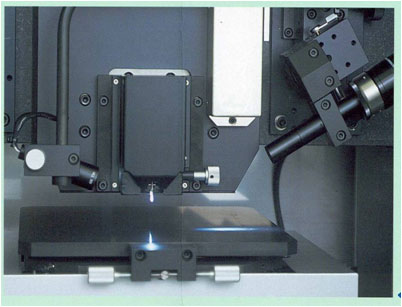

實時監控測量位置

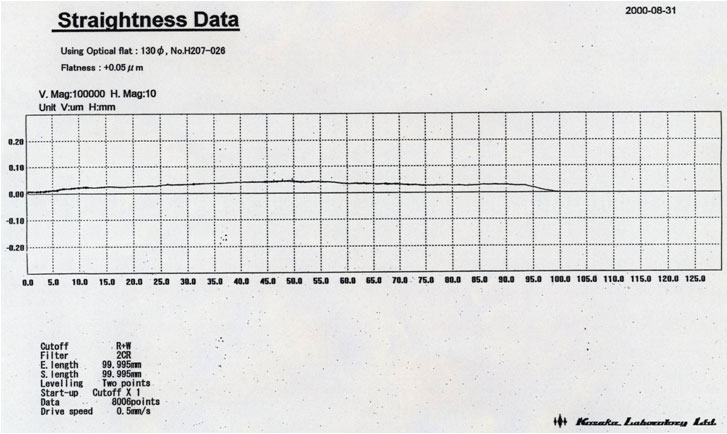

超高直線度國際認證數據

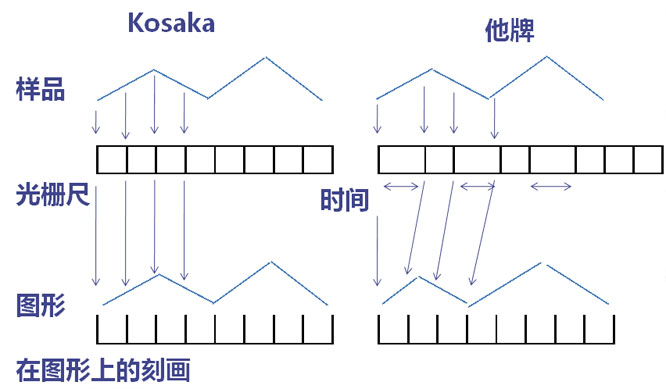

位移光柵尺與時間取樣

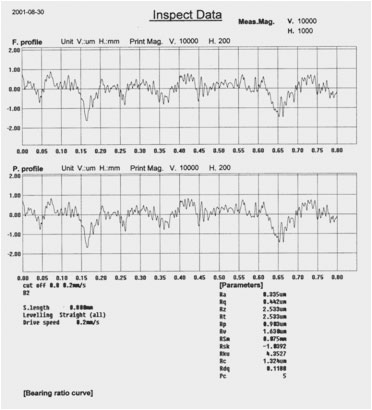

形狀及粗度解析

粗度規范對應：可對應各種國際新舊標準規范，測量參數多達60種;可測量臺階及傾斜度。

超大測定力范圍

測定力在10 ~ 500uN、1~50mgf可任意設定可測定軟質材料面，如:COLOR FILTER、SPACER、PI等

觸針保護蓋板及方便更換
