2023年 ESD必備主機：ATS 8000A

大家好，我是小鉑，本來寫這篇文章是想中規中矩的列舉各個參數，從數據功能的角度讓大家去了解本次的主角，來自HPPI旗下的全自動(VF)TLP/HBM/HMM/CC-TLP解決方案。

但是作為一個多年的工程師，尤其是應用工程師的角度來看，小編真的想換一種方式，從小編多年使用經驗上去訴說一下我的“愛恨情仇。”

說起這個，就不得不提起那些年我和我的客戶們的故事，還記得那是一個夜黑風高的晚上，小編一手持探針，一手調顯微鏡，雙目圓睜，盯著針尖與Pad的相會，實驗室中顯示器熒屏上閃爍的燈光，繼電器規律的啪嗒聲，伴隨著曲線的起伏，一切定格的時候，我們知道，這世上又一顆器件失效了。

看著身旁尚未測試的器件，此時腦海中響起的不是勝利的號角聲，而是弱小無助的小編一遍又一遍的喊著「我醉欲眠卿且去」，奈何卻又被客戶的「一杯一杯復一杯」給蓋了去。

我們知道，大多數的2 pin測試系統已經可以實現Wafer level的全自動測試，但是對于Package level只能手動一顆一顆測試，比如(VF)TLP，HBM，HMM，MM，或者這幾年流行起來的Wafer級別的CDM測試，即CC-TLP。

對于這類測試，有一個測試常識，想必大家都知道，即從測試結果的精確及穩定性上來說，Kelvin測試法要優于兩根探針測試的，說到這里就又不得不提起小編一個過去的痛了，我們公司曾經為某FAB安裝了一套TLP測試系統，因?yàn)樵摽蛻魷y試量比較大，也不測VF-TLP，因此就希望提高效率，所有測試用兩針法來測，但是這就導致了一個問題，就是每次測試的結果可能都會有差異，比如因?yàn)槁溽樀牧Χ炔煌嵌炔煌伎赡芤餚ad接觸點幾豪歐到幾十豪歐的差距，雖然TLP系統可以比作是高壓大電流源，接觸電阻帶來的影響可能不會那么大，但是對于客戶來講，測試結果的微小差異也會被放大。

總結一下，通過以上我的經歷不難發現有兩個痛點：

1. Package level無法實現全自動測試

2. 兩探針測試的時候，測試結果會有差異

那么接下來就要介紹今天的主角了，ATS-8000A，以及它是怎樣解決以上兩個問題的。

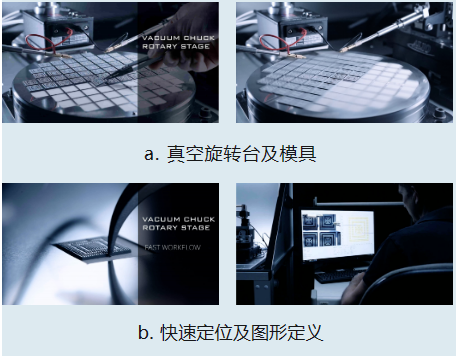

1. ATS-8000A具備真空旋轉Chuck，以及封裝模具，可以將多個任意封裝器件放置在模具中，利用軟件圖形定義，結合硬件3軸自動化針座及旋轉Chuck，即可實現Package器件的全自動測試。

說到這里有的同學可能會問，那我是否可以測試Die，答案當然是可以的！下面請看圖。

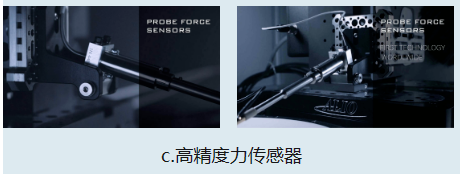

2. 針對兩針測試時的測試結果差異問題，根本在于落針力度及位置問題，那么ATS-8000A則是利用探針臂上的精密力傳感器，精度達milli-Newton，用此保證每次落針的力度一樣，既保證了兩針測試的精度，又保證了探針的壽命。

另外有的同學可能會問，是否可以使用雙針尖的探針，答案當然也是可以的，其實使用過的同學知道最好的測試探針是fixed picoprobe，這類針可根據pad間距進行定制，GND回路穩定且短，一般在測VF-TLP這種小脈寬，更快的上升沿時更具優勢，不過針尖間距比較受限，加上在扎針時相對較難，且一般只有大量測試同類產品時才用的多，所以平時小編接觸過的這類用戶其實也不算多，在我們的ATS-8000A系統中這些問題相對可以優化，比如只需要扎一次針，后續就可以通過ATS-8000A系統自動扎針，實現全自動化，相對的就更好用，因此想用這類探針的同學也不必?fù)?dān)心。

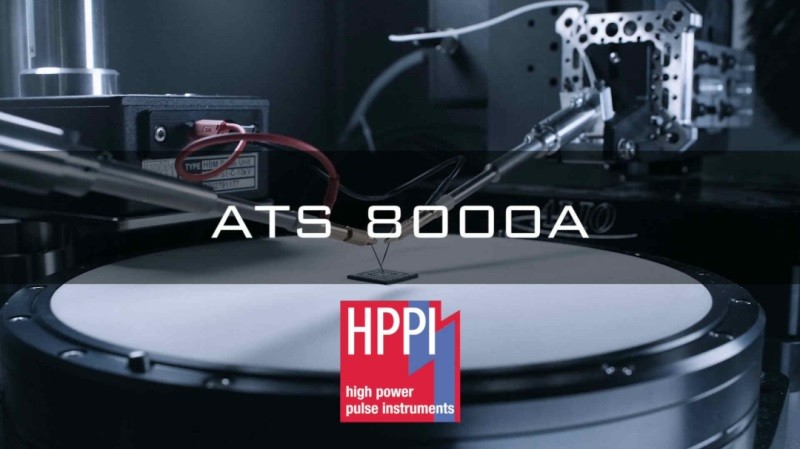

好了，給大家畫了這么大的餅，拿了幾張網圖，有些同學已經開始犯困了，那么接下來就為大家展示一段視頻，讓大家感受一下ATS8000A的魅力。
