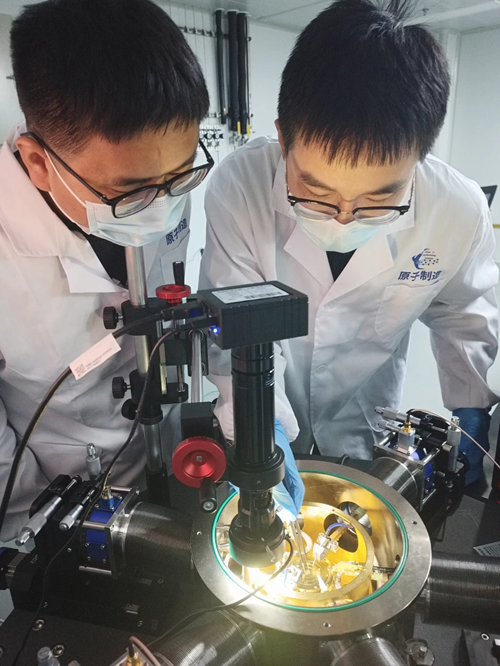

上圖產品為英鉑-極低溫探針臺

《Nature》相關報道聚焦原子級制造變革工業生產！南京大學原子制造研究所團隊利用原子團簇離子束技術，在雙原子催化、新型合金、單分子駐極體存儲、量子器件方向取得突破性進展。英鉑科學儀器為該前沿科研平臺提供核心實驗設備支撐，助力科研人員精準操控原子，探索亞納米制造全新賽道。從納米邁向原子尺度，我們持續為國內頂尖科研機構提供高端精密儀器解決方案。

掌控原子世界將如何變革工業生產

中國科學家正在開展亞納米尺度制造研究，為研發性能空前的全新器件打開大門。

原子制造研究所最受矚目的核心技術為原子團簇離子束技術。原子團簇離子束在探針臺（見圖）的真空腔體內發生碰撞，生成可作為構筑基元的分子。圖片來源：南京大學原子制造研究所。

無論是速度超快的量子計算機，還是性能特異的新型合金，未來先進器件與材料的制備，都要求人類能夠以極高精度操控單個原子與分子。南京大學原子制造研究所（IAM）正在大力推進這項被稱作 ** 原子級制造（ALM）** 的技術研究。

該研究所所長、物理學家宋鳳麒表示：“對比傳統納米制造，原子級制造的加工尺度要小得多。” 該研究所成立于 2022 年，是國內首家同類型研究機構。

宋鳳麒介紹，當前最先進的極紫外光刻（EUV）工藝所制備的最小晶體管，一般采用波長約 14 納米的光源；而原子級制造技術可用來組裝單顆硅原子，硅原子本身尺寸僅約 0.2 納米。
