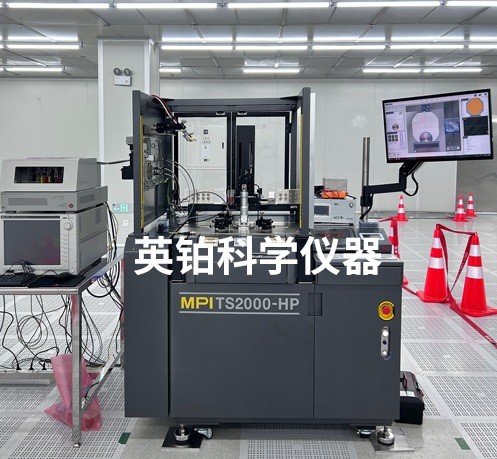

TS2000-HP高功率探針臺

產品介紹：

MPI的TS2000-HP高功率探針臺測試系統可提供8英寸及以下晶圓器件的高功率測量，先進的ShielDEnvironment™可提供低噪聲和屏蔽的測試環境。

產品優勢：

1、適合至高 10kV / 600A (脈沖)的晶圓級高功率組件量測

2、提供載片下的高功率動、靜態參數的測試

3、晶圓載物臺表面鍍金，接觸電阻面積小;真空吸孔優化，適合裝載至薄 50 µm 的薄晶圓

4、可選配搭載 Taiko 晶圓載物臺

5、提供抗電弧解決方案，支持探卡或探針式防打火設計應用

6、具備防打火可加熱吹氣附件，確保無溫度損耗，支持20-200度氣體加熱

7、MPI ShielDEnvironment™ 屏蔽環境

8、專為 EMI / RFI / Light-Tight 屏蔽所設計的精密量測環境

9、支持fA級低漏電值量測

10、溫度量測范圍 -60 °C to 300 °C

產品應用：

適用于多種晶圓量測應用，如組件特性描述和建模，晶圓級可靠性 (WLR)、失效分析 (FA)、集成電路工程、微型機電系統 (MEMS) 和高功率 (HP)。

是德B1505A半導體參數分析儀

產品介紹：

B1505A 功率器件分析儀/曲線追蹤儀是用于評測 pA 以下到 10 kV/1500 A 功率器件的一體化解決方案。具有準確測量 10 µs 脈沖和 µΩ 導通電阻的能力。

產品優勢：

1.在各種工作條件下都能執行準確的測量

-一體化解決方案可以表征高達 1500 A 和 10 kV 的功率器件

-可在高壓偏置下進行中檔電流測量（例如 1200 V 時為 500 mA）

-μΩ 導通電阻測量能力

-在高壓偏置下進行準確的皮安級以下電流測量

--50 ℃ 至 +250 ℃ 全自動熱測試

2.廣泛的器件評測功能

-在高達 3000 V 直流偏置下進行全自動電容（Ciss、Coss、Crss 等）測量

-最短 10 μs 的大功率脈沖測量

-封裝器件和晶圓上 IGBT/FET 柵極電荷測量

-用于表征 GaN 電流崩塌效應的高壓/大電流快速開關選件

-多達五個高壓（3 kV）源表通道，極大地提高靈活性

-通過配有互鎖裝置的測試夾具進行安全的溫度相關測試

3.測量效率更高

-無需重新連接線纜即可在高壓測量和大電流測量之間切換

-自動形成測試電路，用于測試封裝器件和晶圓上器件的晶體管結電容（Ciss、Coss、Crss、Cgs、Cgd、Cds 等）

-標配配有互鎖裝置的測試夾具，用于安全地測試封裝功率器件

-有支持和安全保障的晶圓上大功率測試，電流超過 200 A，電壓高達 10 kV

-示波器視圖使您可以驗證所輸入的電壓和電流波形

-在 MS Windows 環境中運行的 EasyEXPERT 軟件有助于改善數據管理和分析

4.可升級和可擴展的硬件體系結構

-多種測量模塊可供選擇

-支持多達 6 個引腳的大功率器件

產品應用：

是德B1505A功率器件分析儀是一款功能強大的測試儀器，適用于各種功率器件的測試和評價，能夠滿足電力電子、高溫環境、高壓大電流等多種應用場景的需求‌，例如：電力電子器件測試、電容和柵極電荷測量、高溫測試等。
