英鉑助力吉林大學搭建真空超高低溫電學測試系統返回列表

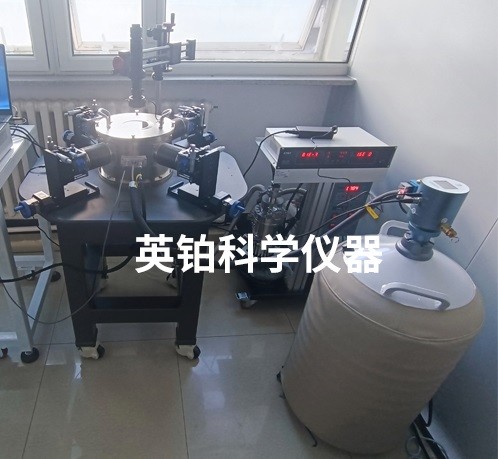

裝機產品：YB-LPS-100-HT 高低溫真空開循環探針臺
產品介紹：
YB-LPS-100-HT可對器件進行非破壞性的測試，器件的尺寸可達到2in(最大可定制4in)，此次項目中主要應用于高溫500度和低漏電的測試。系統的探針、測試電纜、樣品架都有多種類型可供選擇。
測試結果：

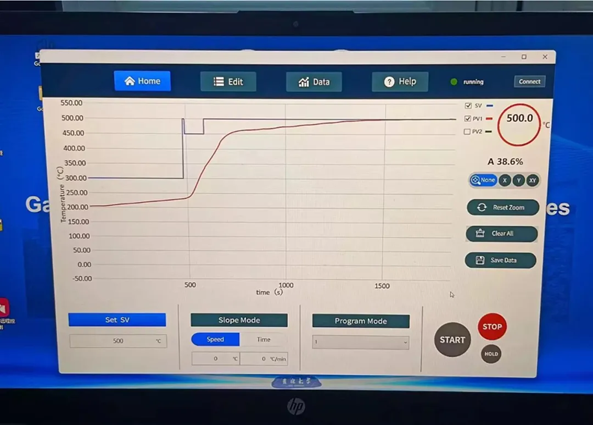

500℃溫控曲線圖
上圖為卡盤的升溫過程，最高溫可達500℃。

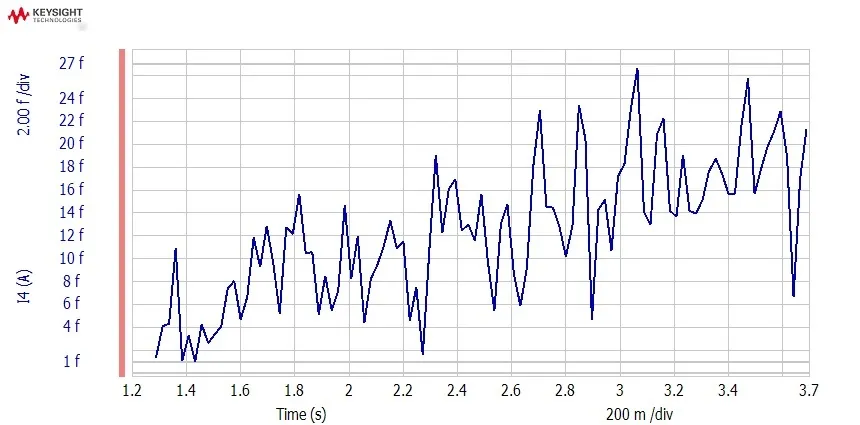

常溫空測設備漏電
如上圖所示，低漏電高低溫真空測試系統（YB-LPS-100-HT）在常溫常壓的狀態下，探針?biāo)@示的漏電均＜30fA。
產品優勢：
● 測量DC到67GHz
● 控溫穩定性：全溫區±0.1度
● 最多可使用6個探針臂
● 測試樣品尺寸2in(最大可定制4in）
● 探針臂傳上可安裝溫度感器進行溫度監測
● 探針臂3軸方向可調節
● 可提供不同的選件和附件來滿足特定的科研測試需要
● 電纜、屏蔽和Guard保護進一步減少了電噪聲和熱輻射損失
● 系統使用液氮制冷，基本系統溫度范圍：液氮到500攝氏度
產品應用：
YB-LPS-100-HT為材料或器件的電學特性測量、光電特性測量、參數測量、DC 測量、RF 測量和微波特性測量提供一個測試平臺。
