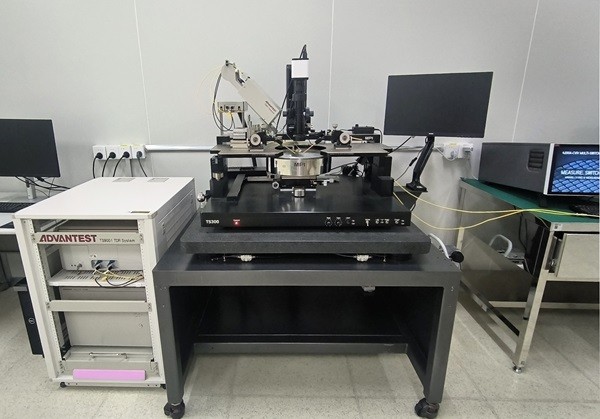

TS300探針臺應用于半導體晶圓級、器件類電學特性，具備單手可快速拖動樣品臺，快速位移到所需位置，并且有著獨特Platen平臺設計，測試重復性顯著提高95%。

產品優勢：

1、氣浮式樣品移動系統

MPI獨特的氣墊載物臺設計，單手控制，為操作人員提供了很強的便利性，可實現快速XY導航和快速晶圓裝載，同時又不影響精確的定位功能

2、高度調整

針座平臺具備20毫米的精細高度調節，以支持各種應用。獨特的1mm刻度可精確的顯示當前位置

3、多種卡盤選項

手動系統可提供多種卡盤選項，以滿足不同的預算和應用需求。卡盤選件包括MPI的同軸、三軸、高功率chuck或多種ERS高溫chuck，以支持高達300°C的溫度測量

4、緊湊堅固的 Platen 平臺

緊湊而堅固的壓盤設計可容納多達10個DC或四個RF微型定位器，滿足多種應用需求

5、多種光學系統選擇

提供多種光學器件，如單筒金相顯微鏡SZ10或MZ12之間進行選擇

6、振動隔離平臺

手動系統包括減震基座，以實現穩定可靠的探針與待測器件的長期接觸，從而確?？煽糠€(wěn)定的測量結果。

7、可升級的屏蔽系統

暗箱為超低噪聲直流測量提供EMI屏蔽和不透光的測試環境

產品應用：

適用于多種晶圓及器件級量測應用，如組件的電學特性描述和建模，晶圓級可靠性 (WLR)、失效分析 (FA)、集成電路工程、微型機電系統 (MEMS) 和高功率 (HP)等。

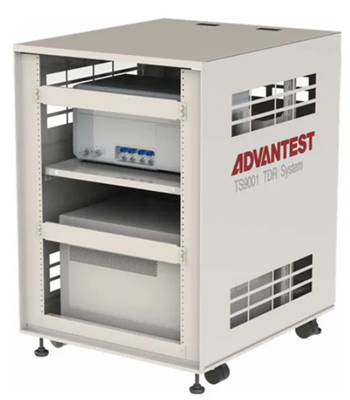

愛德萬 TS9001 TDR分析系統

產品介紹：

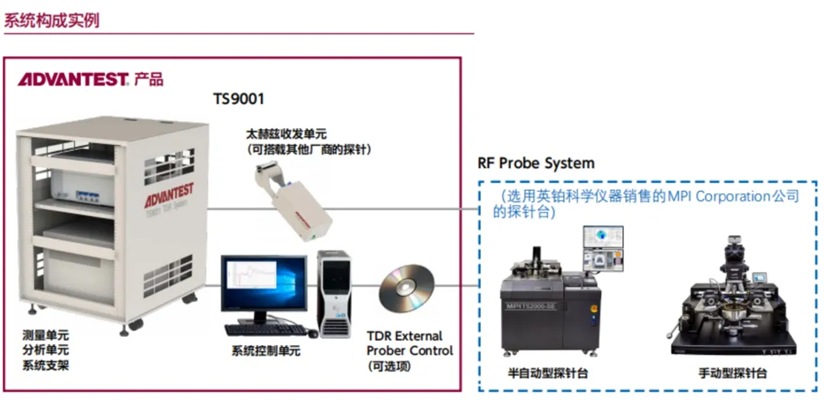

TS9001 TDR分析系統通過短脈沖信號處理技術的高分辨率的TDR測量(時域反射測量)高速高精度的無損分析，可檢測出先進半導體封裝內的布線故障定位。另外，TS9001系統可與MPI探針臺系統連接，為測試體形狀(晶圓，IC)和故障分析環境提供靈活的解決方案。

產品優勢：

1、高速&高分辨率測量

■可應對大規模陣列封裝BGA，晶圓等級，2.5D/3.5D等先進封裝的失效分析

■故障定位的分辨率可達到5um以下

■測量所要時間30sec(平均1024次，與本公司現有的產品相比快了1/10）

2、溫度調節功能

■通過與帶有加熱系統功能的高頻探針系統的連接，可以將樣品在低溫/高溫的狀態下進行故障分析(失效分析)評估

3、自動TDR測量

■通過使用自動扎針(Touch Down)功能，可實現精確的可重復測量，減少人為誤差

4、可提供多種分析軟件

■提供CAD Data Link(故障位置指示軟件)，可在CAD數據上的顯示故障區域。(可選項)

產品應用：

通過先進的高質量的太赫茲THz信號以及MPI精密探針臺，實現無損且高精度的先進半導體封裝的布線故障即失效分析測試表征，為測試體形狀(晶圓，IC)和故障分析環境提供靈活的解決方案。
