Cobalt Fx + TS150-THZ,毫米波太赫茲測試系統返回列表

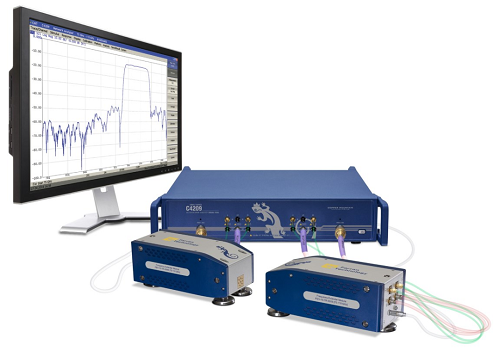

Cobalt Fx系列 VNA毫米波測試系統
Millimeter Wave VNA System
Cobalt Fx毫米波S參數測量系統是 9GHzVNA 的毫米波頻率解決方案，由矢量網絡分析儀和Farran FEV擴頻模塊組成，全面勝任最高至110GHz頻率測試。
Cobalt Fx的高動態范圍和方向性允許在50-75GHz、60-90GHz和75-110GHz三個專用波導頻帶中進行高度精確和穩定的毫米波S參數測量。

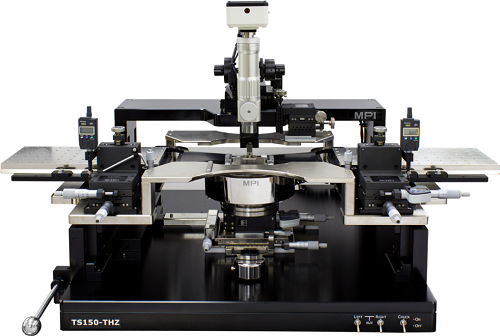

探針臺TS150-THz
6英寸太赫茲手動探針臺
TS150是MPI 6英寸手動探針臺系統，可以提供準確可靠的DC/CV, RF和高功率測量。探針懸?？刂?trade;配有懸停高度（50、100或150µm），便于探針與Pad的對準。頻率擴展器適配性強，配有MPI陶瓷輔助夾頭用于測試單個集成電路的專用ERS熱夾頭系統直流、射頻和THz微定位器的探針板設計。
強強聯合
將MPI手動直流射頻圓晶級探針臺 TS150-THz 6英寸、TS200-THz 8英寸與Cobalt Fx系列 VNA毫米波測試系統完美結合，同時具備高性價比與性能，適用于多種毫米波太赫茲應用測試，是在片測試、圓晶探針測量預算首選方案。兩套系統強強聯合的優勢在于：
1、單機多應用
•無縫集成各種寬帶、差分、毫米波或?qū)拵ьl率擴展器和自動阻抗調諧器
•全新設計的擴展器、調諧器集成，可實現動態測量
•機械穩定性和重復性，實現方便和安全的操作
2、人體工程學設計
•方便單手操作，快速移動氣浮式樣品臺設計
•堅固且空間充足的工作臺，可承載大型微定位器和毫米波模塊擴展器
•三段式工作臺快升把手設計，實現接觸、分離和加載的高性能
3、彈性選配與升級性
•可選振動隔離支持大型自動阻抗調諧器
•專用光學元件，用于縮短電纜和波導的長度，實現測量方向性
