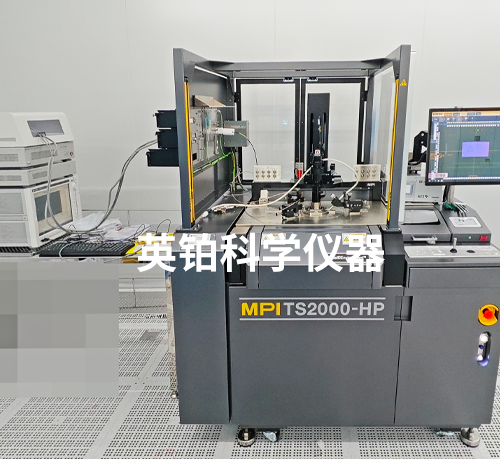

MPI TS2000-HP探針臺

產品介紹：

MPI的TS2000-HP半自動化探針臺測試系統可提供8英寸及以下晶圓器件的高功率測量，先進的ShielDEnvironment™可提供低噪聲和屏蔽的測試環境。

產品優勢：

• 適合至高 10kV / 600A (脈沖)的晶圓級高功率組件量測

• 提供載片下的高功率動、靜態參數的測試

• 晶圓載物臺表面鍍金，接觸電阻面積小;真空吸孔優化，適合裝載至薄 50 µm 的薄晶圓

• 可選配搭載 Taiko 晶圓載物臺

• 提供抗電弧解決方案

• MPI ShielDEnvironment™ 屏蔽環境

• 專為 EMI / RFI / Light-Tight 屏蔽所設計的精密量測環境

• 支援飛安級低漏電值量測

• 溫度量測范圍 -60 °C to 300 °C

產品應用：

可用于多種晶圓量測應用，晶圓級可靠性測試、高功率動&靜態測試以及RF和mmW等多種應用。

Keysight B1505A功率分析儀

產品介紹：

B1505A 可以應對當今尖端功率器件帶來的測量挑戰，能夠精確測量和表征亞皮安至高達10 kV 和1500 安的綜合解決方案: 支持3000 V 直流偏置條件下的柵極電荷與電容測量，以及-50°C 至+250°C 的溫度測試。

產品優勢：

1、寬工作范圍與精密測量的組合

•適合功率器件表征的綜合解決方案，高達1500A/10kV

• 高電壓偏置條件下的中電流測量(例如，1200V時的500mA測量)

• μΩ電阻測量能力

• 高電壓偏置時精確的亞皮安級電流測量

• -50°C至+250°C范圍安全、精確且快速的全自動溫度測試

2、廣泛的器件測量功能

• 高達3000V直流偏置條件下的全自動電容測量(Ciss、Coss、Crss等)

• 低至10us的大功率脈沖測量

• 封裝器件和晶圓上IGBT/FET柵極電荷測量

• 高電壓/大電流快速切換選件，適用于GaN電流崩塌效應表征

• 多達5個高電壓(3kV)源/測量通道，可以最大限度地保證靈活性

• 借助支持互鎖的測試夾具保證溫度相關測試的安全性

3、改進的測量效率

• 無需重新布線即可切換高電壓和大電流測量

• 自動測試封裝和晶圓上器件晶體管連接電容(Ciss、Coss、Crss、Cgs、Cgd、Cds等)電路構造

• 支持互鎖的標準測試夾具可以確保封裝功率器件測試的安全性

• 支持高達200A和10kV的大功率晶圓上安全測試

• 示波器視圖支持對應用電壓和電流波形的驗證

• MS Windows EasyEXPERT軟件可以簡化數據管理和數據分析流程

4、可升級和可擴展的硬件體系結構

• 豐富的測量模塊選擇

• 支持具有多達6引腳的大功率器件

產品應用：

B1505A 支持N1259A 和N1265A 兩個不同電壓和電流范圍的標準化測試解決方案。兩款解決方案都可以兼容不同類型的插座。B1505A 還支持功率器件晶圓上測試，無需器件封裝，可以顯著縮減實驗室測試的周轉時間(TAT)。
